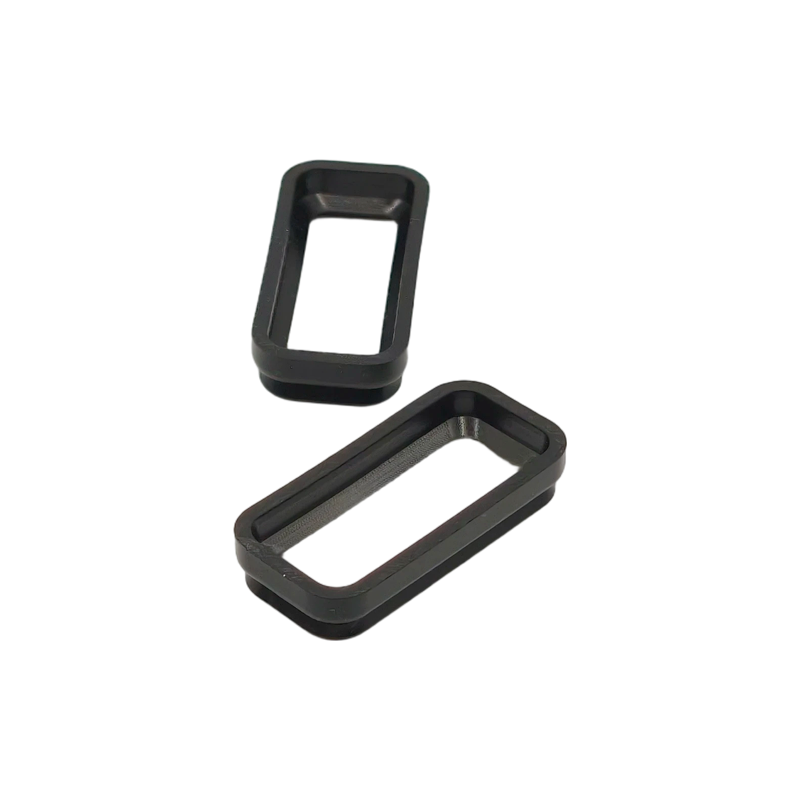

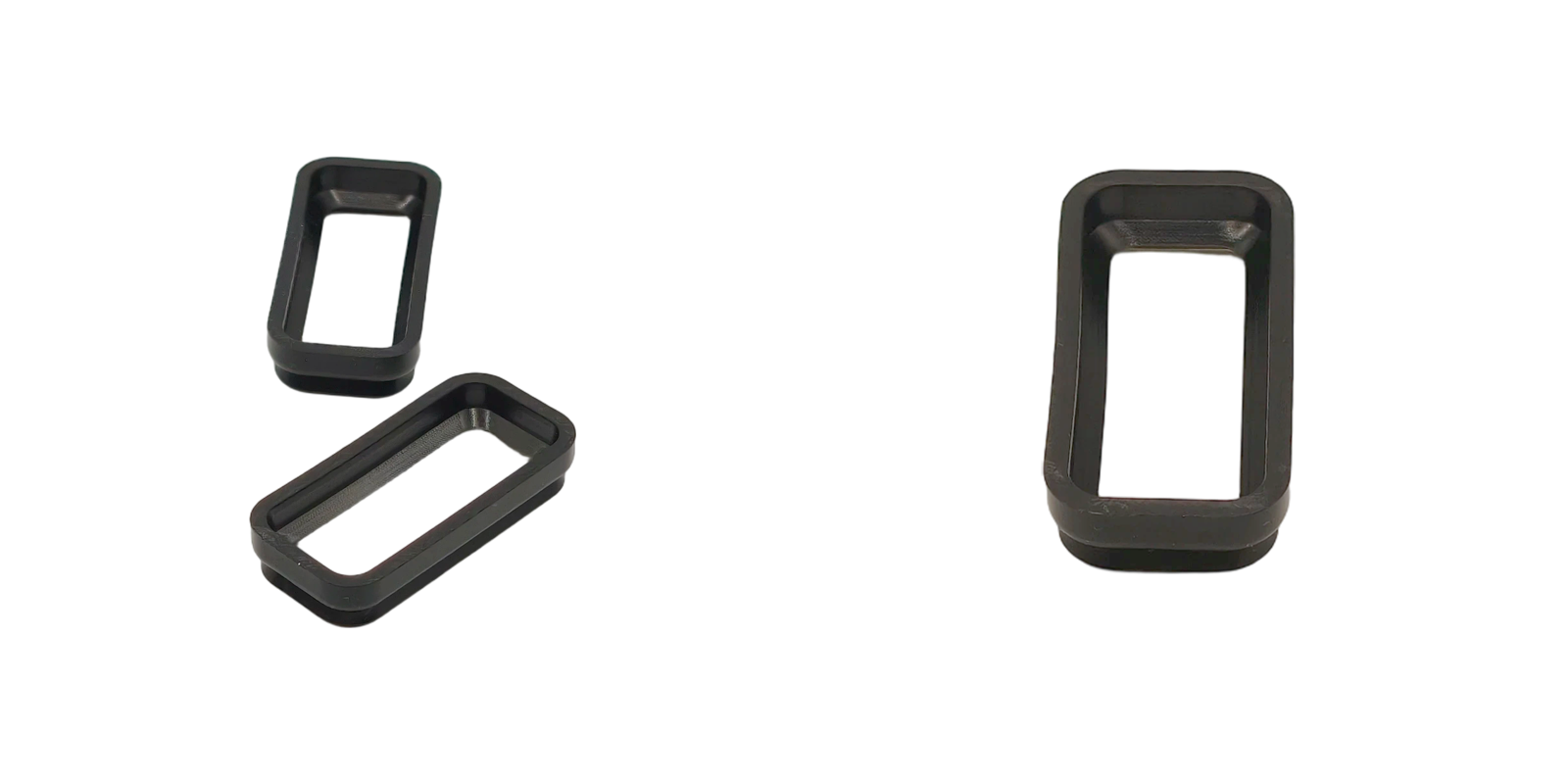

यह कनेक्टर जॉइंट सीलिंग रिंग EPDM से निर्मित है। यह एक आयताकार फ्रेम प्रोफ़ाइल प्रस्तुत करता है। इसमें एक करीने से संरचित आयताकार खोखला रिंग डिज़ाइन है। इसके किनारों में चिकने, गोल बदलाव हैं। यह 60° की मध्यम कठोरता का उपयोग करता है। यह उत्कृष्ट लचीलेपन और आकार प्रतिधारण का संतुलन प्राप्त करता है। स्थापना के लिए निचले हिस्से को उभरे हुए होंठ के साथ डिज़ाइन किया गया है। यह रिंग को कनेक्टर जोड़ के माउंटिंग ग्रूव में सुरक्षित रूप से एम्बेड करने की अनुमति देता है। यह एक आदर्श सील प्रदान करता है। एक महत्वपूर्ण इंटरफ़ेस घटक के रूप में, यह कनेक्टर गैस्केट और इंटरफ़ेस सीलिंग पार्ट्स के कठोर मानकों का अनुपालन करता है। यह कनेक्टर के लिए वॉटरप्रूफ कनेक्टर सील और मिनी रबर सील की एप्लिकेशन आवश्यकताओं के साथ पूरी तरह से संगत है।
उत्पाद की विशेषताएँ
1. कार्य
1) कनेक्टर आईपी प्रोटेक्शन रेटिंग (वाटरप्रूफ और डस्टप्रूफ) सुनिश्चित करना: यह पुरुष और महिला कनेक्टर सिरों की डॉकिंग के लिए एक मुख्य बाधा के रूप में कार्य करता है। यह संपीड़ित विरूपण के माध्यम से इंटरफ़ेस अंतराल को कसकर भरता है। यह बाहरी वर्षा जल, नमी, धूल और संक्षारक गैसों को प्रभावी ढंग से रोकता है। यह इन तत्वों को कनेक्टर इंटीरियर पर आक्रमण करने से रोकता है। यह सुनिश्चित करता है कि कनेक्टर IP67 या उच्चतर सुरक्षा मानकों को पूरा करता है। यह कठोर वातावरण में विद्युत सुरक्षा की रक्षा करता है। यह सुरक्षा क्षमता आउटडोर वॉटरप्रूफ कनेक्टर सील और सोलर कनेक्टर सीलिंग पार्ट्स की कठोर मांगों को पूरा करती है।
2) विद्युत इन्सुलेशन और संपर्क संरक्षण: यह नमी और प्रवाहकीय धूल को अलग करता है। यह आंतरिक धातु संपर्कों के शॉर्ट सर्किट, ऑक्सीकरण, या इलेक्ट्रोकेमिकल क्षरण को रोकता है। यह सिग्नल ट्रांसमिशन की स्थिरता सुनिश्चित करता है। यह प्रवाहकीय प्रदर्शन की विश्वसनीयता सुनिश्चित करता है।
3) एंटी-वाइब्रेशन और एंटी-लूज़निंग (स्ट्रक्चरल बफरिंग): यह ईपीडीएम की उच्च लचीलापन का लाभ उठाता है। कनेक्टर लॉक होने के बाद यह एक निरंतर अक्षीय प्रीलोड प्रदान करता है। यह उपकरण संचालन या वाहन की गति से उत्पन्न उच्च आवृत्ति कंपन का प्रतिकार करता है। यह लंबे समय तक कंपन के कारण कनेक्टर को ढीला होने से बचाता है। यह डॉकिंग के दौरान यांत्रिक प्रभाव को बफ़र करता है। यह सटीक पिनों की सुरक्षा करता है।
2. प्रदर्शन विशेषताएँ
1)ईपीडीएम सामग्री + 60° कठोरता सीलिंग और स्थायित्व को संतुलित करती है: ईपीडीएम उत्कृष्ट मौसम प्रतिरोध, ओजोन प्रतिरोध और रासायनिक प्रतिरोध का दावा करता है। यह -40℃~150℃ की विस्तृत तापमान सीमा को सहन करने में सक्षम है। यह बाहरी और औद्योगिक वातावरण जैसे जटिल परिदृश्यों को अपनाता है। 60° कठोरता सेटिंग न केवल जोड़ के सूक्ष्म-अंतराल को कसकर फिट करने के लिए सीलिंग रिंग की लोच सुनिश्चित करती है। यह अच्छा विरूपण प्रतिरोध प्रदान करता है। यह लंबे समय तक उपयोग के बाद रेंगने वाली विफलता से बचाता है। यह प्रदर्शन लाभ कनेक्टर इंटरफ़ेस सील और उच्च-विश्वसनीयता कनेक्शन सहायक उपकरण की तकनीकी विशिष्टताओं के साथ संरेखित होता है।
2) सटीक असेंबली के लिए आयताकार फ़्रेम + लिप संरचना: आयताकार खोखली संरचना कनेक्टर जोड़ के आयताकार इंटरफ़ेस से पूरी तरह मेल खाती है। यह सीलिंग आसंजन में सुधार करता है। निचला होंठ माउंटिंग ग्रूव के साथ फिटिंग स्थिरता को बढ़ाता है। यह असेंबली विचलन से बचाता है। यह संरचनात्मक डिज़ाइन कनेक्शन और अनुकूलित कनेक्टर सिस्टम के लिए सीलिंग ग्रोमेट्स की मिलान आवश्यकताओं का अनुपालन करता है।
3) कम संपीड़न सेट दीर्घकालिक सीलिंग सुनिश्चित करता है: ईपीडीएम सामग्री कम संपीड़न सेट दर प्रदर्शित करती है। यह लंबे समय तक बाहर निकालने के बाद भी अच्छी लोच बनाए रखता है। यह रिंग के दीर्घकालिक सीलिंग प्रदर्शन को सुनिश्चित करता है। यह रखरखाव और प्रतिस्थापन की आवृत्ति को कम करता है।
3. अनुप्रयोग परिदृश्य
1)औद्योगिक कनेक्टर सिस्टम: यह औद्योगिक ईथरनेट, सर्वो मोटर्स आदि में कनेक्टर्स की संयुक्त सीलिंग के लिए उपयुक्त है। यह कार्यशाला की धूल और तेल संदूषण को रोकता है। यह स्थिर उपकरण संचालन सुनिश्चित करता है। यह औद्योगिक सेटिंग्स में इंटरफ़ेस सीलिंग पार्ट्स की स्थायित्व आवश्यकताओं को पूरा करता है।
2)आउटडोर संचार उपकरण: इसका उपयोग बेस स्टेशन और राउटर जैसे आउटडोर संचार उपकरण में कनेक्टर सीलिंग के लिए किया जाता है। यह बारिश और नमी के क्षरण का प्रतिरोध करता है। यह बाहरी स्थायित्व में सुधार करता है। यह आउटडोर वॉटरप्रूफ कनेक्टर सील अनुप्रयोगों का एक महत्वपूर्ण हिस्सा है।
3) ऑटोमोटिव इलेक्ट्रॉनिक कनेक्टर्स: यह ऑटोमोटिव वायरिंग हार्नेस और ऑन-बोर्ड इलेक्ट्रॉनिक उपकरणों की संयुक्त सीलिंग के लिए लागू है। यह इंजन डिब्बे में उच्च तापमान और तैलीय कार्य स्थितियों का सामना करता है। यह वाहन की विद्युत प्रणाली की विश्वसनीयता सुनिश्चित करता है। यह ऑटोमोटिव इलेक्ट्रॉनिक्स में कनेक्टर के लिए मिनी रबर सील के गुणवत्ता मानकों का अनुपालन करता है।
4. दर्द बिंदु समाधान
1) खराब संयुक्त सीलिंग और संपर्क संक्षारण का समाधान: साधारण रबर के छल्ले में खराब आसंजन होता है। वे आसानी से नमी और धूल के प्रवेश का कारण बनते हैं। इससे संपर्क क्षरण होता है। ईपीडीएम सामग्री और 60° कठोरता का संयोजन विश्वसनीय सीलिंग प्राप्त करता है। यह प्रदूषकों के प्रवेश को रोकता है। यह कनेक्टर गैस्केट सिस्टम के प्रदर्शन को बढ़ाता है।
2) व्यापक तापमान परिदृश्यों में सीलिंग विफलता का समाधान: साधारण रबर अत्यधिक तापमान के तहत कठोर या नरम हो जाता है। इससे सीलिंग विफल हो जाती है। ईपीडीएम का तापमान प्रतिरोध विस्तृत तापमान रेंज में सीलिंग स्थिरता सुनिश्चित करता है। यह वॉटरप्रूफ कनेक्टर सील घटकों की विश्वसनीयता को अनुकूलित करता है।
3)प्लगिंग/कंपन के कारण होने वाले विस्थापन को संबोधित करना: चिकनी फ्लैट सीलिंग रिंगों में प्लगिंग और कंपन के दौरान विस्थापन का खतरा होता है। होंठ की संरचना सटीक निर्धारण को सक्षम बनाती है। यह विस्थापन के जोखिमों को समाप्त करता है। यह कनेक्शन के लिए सीलिंग ग्रोमेट्स की असेंबली दक्षता में सुधार करता है।
4) दीर्घकालिक उपयोग में रेंगने वाली उम्र बढ़ने का समाधान: साधारण रबर में दीर्घकालिक एक्सट्रूज़न के तहत रेंगने की विकृति होने का खतरा होता है। इससे सीलिंग विफल हो जाती है। ईपीडीएम की कम संपीड़न सेट विशेषता सीलिंग रिंग की सेवा जीवन को बढ़ाती है। इससे रखरखाव की लागत कम हो जाती है. यह सोलर कनेक्टर सीलिंग पार्ट्स की दीर्घायु आवश्यकताओं को पूरा करता है।
