ओ-रिंग सरल सीलिंग घटक हैं, लेकिन रिसाव शायद ही कभी केवल रबर रिंग के कारण होता है। एक ओ-रिंग असेंबली के बाद सामान्य दिख सकती है और फिर भी तरल पदार्थ, गैस, नमी या दूषित पदार्थों को सीलिंग इंटरफ़ेस से गुजरने की अनुमति देती है। वास्तविक कारण संपीड़न, नाली डिजाइन, आयामी सहिष्णुता, सामग्री व्यवहार, सतह की स्थिति, तापमान या स्थापना से संबंधित हो सकता है।
एक ओ-रिंग खांचे के अंदर विकृत होकर और संभोग सतहों के खिलाफ संपर्क दबाव बनाए रखकर सील हो जाती है। जब इन स्थितियों को ठीक से नियंत्रित किया जाता है, तो रबर का लोचदार विरूपण एक निरंतर सीलिंग बाधा उत्पन्न करता है। जब एक या अधिक पैरामीटर आवश्यक सीमा से बाहर चले जाते हैं, तो संपर्क दबाव अपर्याप्त या अस्थिर हो सकता है, जिसके परिणामस्वरूप रिसाव हो सकता है।
ओ-रिंग रिसाव का शायद ही कोई एक सार्वभौमिक कारण हो। व्यावहारिक सीलिंग सिस्टम में, कई पैरामीटर एक साथ काम करते हैं। संपीड़न, नाली आयाम, रबर गुण, सतह की स्थिति और असेंबली सटीकता सभी प्रभावित करते हैं कि सील ऑपरेशन के दौरान स्थिर संपर्क बनाए रख सकती है या नहीं।
| पैरामीटर | संदर्भ/उदाहरण | यह क्यों मायने रखती है |
|---|---|---|
| रबर की कठोरता | 70-90 शोर ए को डोइटरबर के ओ-रिंग मार्गदर्शन में संदर्भित किया गया है | कठोरता विरूपण, संपर्क दबाव और यांत्रिक तनाव के प्रतिरोध को प्रभावित करती है। |
| स्थैतिक सीलिंग सतह | रा ≤ 6.3 μm | सतह की स्थिति रबर की निरंतर संपर्क बनाए रखने की क्षमता को प्रभावित करती है। |
| गतिशील सीलिंग सतह | रा ≤ 1.6 μm | एक चिकनी सतह संभावित रिसाव पथ और आंदोलन के दौरान अत्यधिक घर्षण को कम करने में मदद कर सकती है। |
| रोटरी दस्ता सतह | रा ≤ 0.4 μm | सतह की गुणवत्ता विशेष रूप से महत्वपूर्ण हो जाती है जहां सील घूमने वाले शाफ्ट के खिलाफ काम करती है। |
| संपीड़न सेट | संदर्भित ऑटोमोटिव लेंस ओ-रिंग उत्पाद के लिए 25% से कम | कम स्थायी विरूपण सील को समय के साथ अपने स्थापित आकार को बनाए रखने में मदद करता है। |
ओ-रिंग लीक होने पर जांच करने के लिए संपीड़न पहले मापदंडों में से एक है। संभोग सतहों के साथ संपर्क बनाए रखने के लिए सील को पर्याप्त विरूपण की आवश्यकता होती है। जब संपीड़न बहुत कम होता है, तो परिणामी संपर्क दबाव ऑपरेशन के दौरान सामान्य सतह अनियमितताओं या परिवर्तनों की भरपाई के लिए पर्याप्त नहीं हो सकता है।
अत्यधिक संपीड़न भी समस्याएँ पैदा कर सकता है। यह असेंबली बल, घर्षण और यांत्रिक तनाव को बढ़ा सकता है, खासकर गतिशील अनुप्रयोगों में। इसलिए उचित संपीड़न केवल रबर रिंग के बजाय ओ-रिंग क्रॉस-सेक्शन, ग्रूव डिजाइन, सामग्री और परिचालन स्थितियों पर निर्भर करता है।
एक ओ-रिंग अनुपयुक्त खांचे के लिए अनिश्चित काल तक क्षतिपूर्ति नहीं कर सकती है। नाली की गहराई, चौड़ाई, निकासी और ज्यामिति यह निर्धारित करती है कि स्थापना के बाद रबर कैसे विकृत होता है।
एक नाली जो बहुत गहरी है, प्रभावी संपीड़न को कम कर सकती है, जबकि अपर्याप्त नाली स्थान सील को प्रतिबंधित कर सकता है और यांत्रिक तनाव को बढ़ा सकता है। सटीक अनुप्रयोगों के लिए, ग्रूव आयामों को ओ-रिंग आयामों और अपेक्षित परिचालन स्थितियों के साथ विचार किया जाना चाहिए।
इसलिए ओ-रिंग और ग्रूव को एक सीलिंग सिस्टम के रूप में माना जाना चाहिए। खांचे की समीक्षा किए बिना क्रॉस-सेक्शन, सामग्री की कठोरता या स्थापना की स्थिति को बदलने से अंतिम संपर्क दबाव बदल सकता है और सीलिंग विश्वसनीयता प्रभावित हो सकती है।

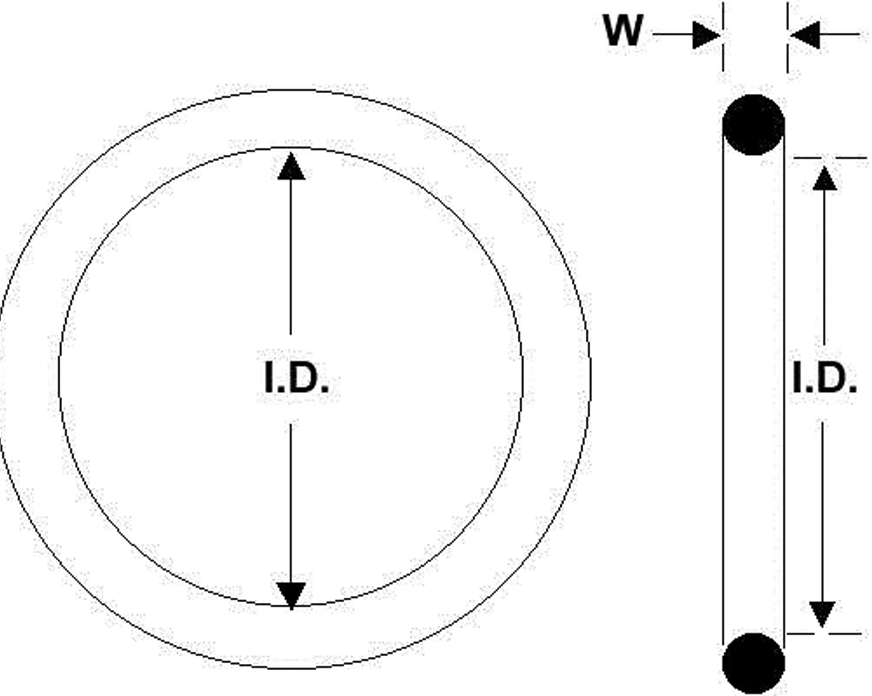

एक ओ-रिंग को कई महत्वपूर्ण आयामों द्वारा परिभाषित किया जाता है, जिसमें आंतरिक व्यास, बाहरी व्यास और क्रॉस-सेक्शन शामिल हैं। इन आयामों में भिन्नता इस बात को प्रभावित कर सकती है कि रिंग खांचे में कैसे फिट होती है और असेंबली के बाद कितना संपर्क दबाव उत्पन्न होता है।
यह अधिक महत्वपूर्ण हो जाता है क्योंकि सीलिंग घटक छोटा हो जाता है या उपलब्ध असेंबली सहनशीलता सख्त हो जाती है। इसलिए मोल्डिंग स्थिरता, टूलींग सटीकता और आयामी निरीक्षण विनिर्माण प्रक्रिया के महत्वपूर्ण भाग बन जाते हैं।
उन अनुप्रयोगों के लिए जहां सीलिंग घटक को नियंत्रित फिट बनाए रखना होता है, उत्पाद विकास और बड़े पैमाने पर उत्पादन दोनों के दौरान आयामी स्थिरता पर विचार किया जाना चाहिए न कि केवल अंतिम निरीक्षण आवश्यकता के रूप में माना जाना चाहिए।
रबर की कठोरता प्रभावित करती है कि ओ-रिंग संपीड़न पर कैसे प्रतिक्रिया करती है और यह कितनी आसानी से संभोग सतहों के अनुरूप होती है। एक नरम यौगिक कुछ सतह स्थितियों के लिए अधिक आसानी से अनुरूप हो सकता है, जबकि एक कठिन यौगिक कुछ अनुप्रयोगों में विरूपण के लिए अधिक प्रतिरोध प्रदान कर सकता है।
कठोरता का मूल्यांकन रबर यौगिक से स्वतंत्र रूप से नहीं किया जाना चाहिए। तापमान, रासायनिक जोखिम, दबाव, संपीड़न सेट और गतिशील गति सभी दीर्घकालिक सीलिंग व्यवहार को प्रभावित कर सकते हैं।
इसलिए सामग्री का चयन वास्तविक परिचालन वातावरण से शुरू होना चाहिए। एक ओ-रिंग जो कमरे के तापमान की स्थिति में अच्छा प्रदर्शन करती है, गर्मी, तेल, रसायनों या बार-बार यांत्रिक आंदोलन के लंबे समय तक संपर्क में रहने के बाद अलग व्यवहार कर सकती है।
संभोग सतह की स्थिति रिसाव का एक अन्य सामान्य स्रोत है। खरोंच, डेंट, मशीनिंग के निशान, कण और संदूषण ओ-रिंग को निरंतर संपर्क बनाए रखने से रोक सकते हैं।
सतह की स्थिति विशेष रूप से महत्वपूर्ण हो जाती है जब ओ-रिंग का क्रॉस-सेक्शन छोटा होता है या जब अनुप्रयोग में गैस या कम-चिपचिपापन वाले तरल पदार्थ शामिल होते हैं। इसलिए रिसाव होने पर सीलिंग घटक और संभोग सतह दोनों की जांच की जानी चाहिए।
गतिशील सीलिंग के लिए, गति की गति, स्नेहन और सामग्री गुणों के साथ सतह की खुरदरापन पर भी विचार करने की आवश्यकता है। एक सीलिंग सतह जो स्थिर अनुप्रयोग के लिए स्वीकार्य है, उसे सख्त नियंत्रण की आवश्यकता हो सकती है जब ओ-रिंग लगातार संभोग सतह के खिलाफ चलती है।
तापमान धीरे-धीरे रबर के भौतिक व्यवहार को बदल सकता है। ऊंचे तापमान के लंबे समय तक संपर्क में रहने से लोच और संपीड़न-सेट प्रतिरोध प्रभावित हो सकता है। जब ओ-रिंग संपीड़न के बाद ठीक होने की अपनी क्षमता का कुछ हिस्सा खो देती है, तो संपर्क दबाव कम हो सकता है और रिसाव विकसित हो सकता है।
इसलिए संपीड़न सेट एक महत्वपूर्ण पैरामीटर है जब सील को विस्तारित सेवा अवधि में प्रदर्शन बनाए रखने की आवश्यकता होती है। एएसटीएम डी395 का उपयोग आमतौर पर रबर सामग्री में संपीड़न सेट का मूल्यांकन करने के लिए किया जाता है। परीक्षण परिभाषित संपीड़न और तापमान जोखिम के बाद स्थायी विरूपण के बारे में जानकारी प्रदान करता है, हालांकि वास्तविक सीलिंग प्रदर्शन अभी भी पूर्ण अनुप्रयोग वातावरण पर निर्भर करता है।
उपकरण का संचालन शुरू होने से पहले स्थापना के दौरान एक ओ-रिंग भी विफल हो सकती है। काटने, मोड़ने, अत्यधिक खींचने या गलत स्थिति में रखने से सीलिंग सतह को नुकसान हो सकता है या रिंग को खांचे के अंदर सही ढंग से बैठने से रोका जा सकता है।
स्थापना घर्षण को कम करने के लिए जहां उपयुक्त हो वहां स्नेहन का उपयोग किया जा सकता है, लेकिन स्नेहक रबर यौगिक और अनुप्रयोग माध्यम दोनों के साथ संगत होना चाहिए। उच्च मात्रा में उत्पादन के लिए, ऑपरेटरों और उत्पादन बैचों के बीच भिन्नता को कम करने के लिए असेंबली प्रक्रियाओं को भी नियंत्रित किया जाना चाहिए।
एक ही ओ-रिंग डिज़ाइन अलग-अलग अनुप्रयोगों में अलग-अलग व्यवहार कर सकता है क्योंकि सीलिंग वातावरण बदलता है। उदाहरण के लिए, ऑटोमोटिव ऑप्टिकल सिस्टम को संवेदनशील ऑप्टिकल घटकों के आसपास नमी, कंपन, तापमान चक्र और संदूषण पर विचार करने की आवश्यकता है। इस प्रकार के एप्लिकेशन में, ऑटोमोटिव लेंस सील्स को लेंस हाउसिंग और आसपास के घटकों के साथ संगत रहते हुए सीलिंग प्रदर्शन बनाए रखने की आवश्यकता होती है।
अधिक मांग वाले ऑटोमोटिव ऑप्टिकल अनुप्रयोगों के लिए, कार लेंस के लिए प्रिसिजन सील्स को नियंत्रित आयामों और स्थिर सामग्री व्यवहार की भी आवश्यकता होती है। ये आवश्यकताएं बताती हैं कि क्यों ओ-रिंग का मूल्यांकन केवल उसके नाममात्र आकार या रबर की कठोरता से नहीं किया जाना चाहिए।
जब डिज़ाइन सही प्रतीत होता है लेकिन रिसाव रुक-रुक कर होता है, तो विनिर्माण स्थिरता की जांच की जानी चाहिए। फ्लैश, आयामी भिन्नता, सतह दोष और अपूर्ण मोल्डिंग सभी सीलिंग प्रदर्शन को प्रभावित कर सकते हैं।
यह विशेष रूप से कस्टम रबर घटकों के लिए प्रासंगिक है जहां ज्यामिति मानक ओ-रिंग प्रोफ़ाइल का पालन नहीं कर सकती है। घटकों के असेंबली प्रक्रिया तक पहुंचने से पहले निरीक्षण विधियां आयामी और उपस्थिति दोषों की पहचान करने में मदद कर सकती हैं।
सटीक सीलिंग अनुप्रयोगों के लिए, विनिर्माण प्रक्रिया को टूलींग सटीकता, सामग्री स्थिरता, मोल्डिंग स्थितियों और निरीक्षण मानदंडों को एक साथ नियंत्रित करना चाहिए। एक सील जो ड्राइंग आयाम को पूरा करती है लेकिन उसकी सतह की गुणवत्ता असंगत है या मोल्डिंग दोष अभी भी असेंबली के दौरान समस्याएं पैदा कर सकता है।
जब ओ-रिंग लीक होती है, तो सील को तुरंत बदलने से हमेशा अंतर्निहित समस्या का समाधान नहीं होता है। सीलिंग प्रणाली की चरण दर चरण जांच करना अधिक प्रभावी तरीका है।
सबसे पहले, कट, मोड़, विरूपण या दृश्यमान क्षति के लिए स्थापित ओ-रिंग का निरीक्षण करें। फिर खांचे के आयाम और स्थापित संपीड़न की जांच करें। अगला कदम यह पुष्टि करना है कि ओ-रिंग आयाम और सामग्री ऑपरेटिंग वातावरण के लिए उपयुक्त हैं।
यदि सील सामान्य दिखाई देती है, तो संभोग सतह, तापमान की स्थिति, दबाव, रासायनिक जोखिम और असेंबली प्रक्रिया की भी समीक्षा की जानी चाहिए। विस्तारित ऑपरेशन के बाद ही होने वाला रिसाव तत्काल असेंबली समस्या के बजाय सामग्री या संपीड़न-सेट समस्या का संकेत दे सकता है।
विश्वसनीय ओ-रिंग सीलिंग रबर कंपाउंड, सील आयाम, नाली डिजाइन, सतह की स्थिति और असेंबली प्रक्रिया के बीच बातचीत पर निर्भर करती है। इन कारकों को एक साथ देखने से यह पहचानना आसान हो जाता है कि रिसाव डिज़ाइन, सामग्री चयन, विनिर्माण या स्थापना से उत्पन्न हुआ है या नहीं।
